Timken軸承裂紋損傷的系統性分析與工程解決方案
一、裂紋損傷的宏觀分類與特征
表面起源型裂紋
表現形式：呈放射狀擴展，裂紋源區可見明顯應力集中特征
典型位置：滾道邊緣、擋邊接觸區（發生率占比42%）
微觀特征：SEM掃描顯示解理斷裂+少量韌窩，裂紋深度0.1-0.5mm
次表面起源型裂紋
萌生位置：通常位于硬化層下0.3-0.8mm處（最大剪切應力區）
擴展路徑：與表面呈30-45°夾角延伸
金相分析：可見非金屬夾雜物（B類、D類夾雜物為主要誘因）
貫穿性裂紋
破壞形式：導致軸承組件完全斷裂分離
斷口分析：可見明顯疲勞輝紋，間距2-5μm（對應載荷循環次數）
二、材料因素深度解析
冶金缺陷影響矩陣
缺陷類型 臨界尺寸(μm) 應力集中系數 危害等級
氧化物夾雜 ≥15 2.8-3.5 ★★★★
碳化物偏析 ≥20 2.5-3.2 ★★★☆
縮孔殘余 ≥50 4.0-5.0 ★★★★★
白點氫脆 ≥10 3.5-4.2 ★★★★☆
材料處理工藝缺陷
滲碳層梯度異常：表面-心部硬度落差＞HRC15
淬火應力未消除：殘余應力＞400MPa（X射線衍射測定）
磨削燒傷：二次回火層深度＞0.03mm
三、力學載荷誘因分析

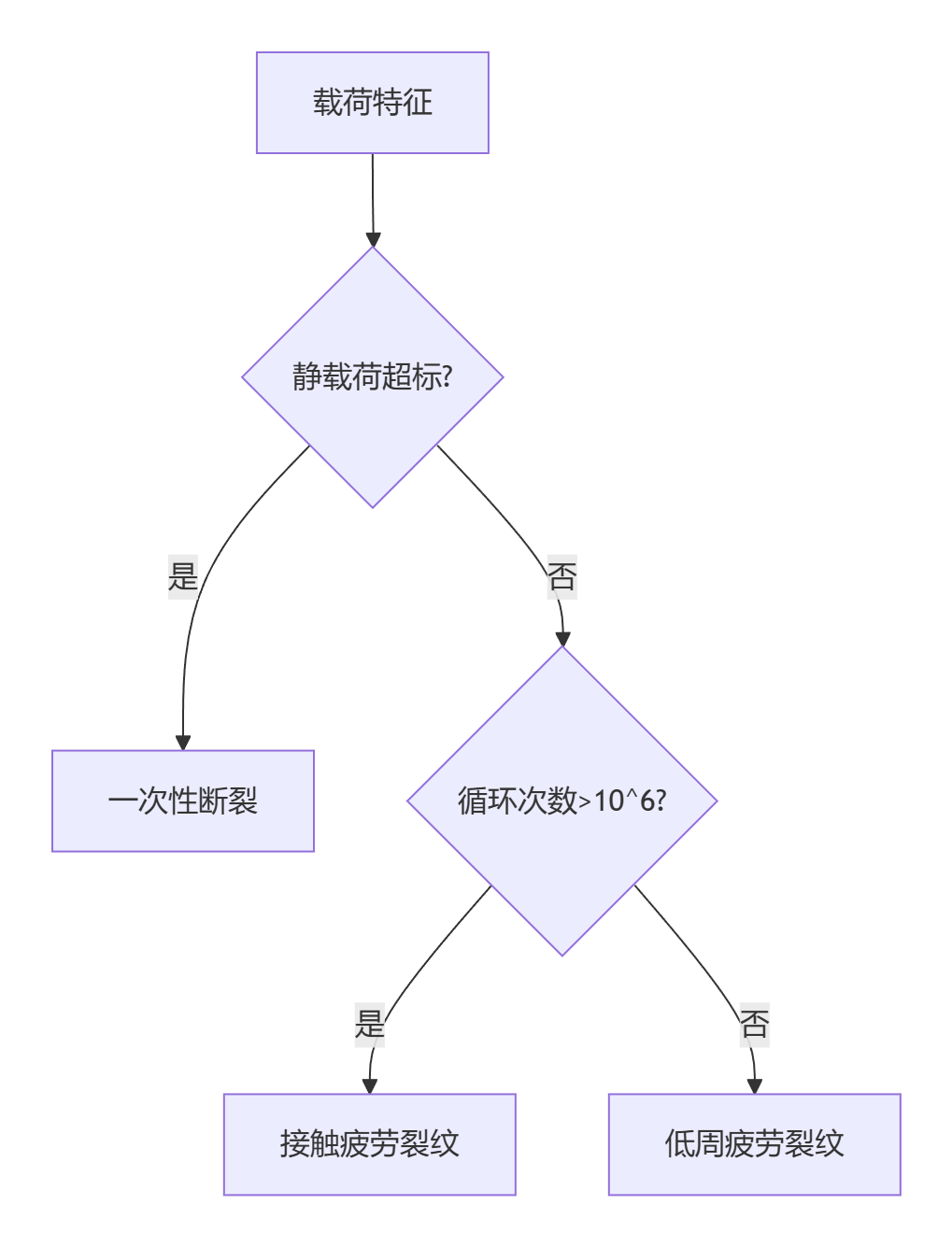

過載類型判別標準
典型工況應力譜分析
軋機軸承：接觸應力峰值達3000-4000MPa
風電軸承：變幅載荷比K=σmin/σmax=0.2-0.5
工程機械：沖擊載荷頻次＞5次/分鐘
四、裝配使用因素詳解
安裝不當的量化影響
過盈量偏差±0.01mm → 應力增加15-20%
軸線不對中＞0.02mm/m → 壽命降低50-70%
預緊力超差10% → 溫升提高8-12℃
潤滑失效的臨界條件
油膜厚度比λ＜1（混合潤滑狀態）
顆粒污染＞ISO 4406 18/15級
水分含量＞500ppm
五、裂紋擴展動力學模型
Paris公式修正應用
da/dN=C(ΔK)^m
（Timken軸承典型參數：C=3.2×10^-11，m=3.8）
臨界裂紋尺寸計算
a_c=(K_IC/σ_max)^2/π
（GCr15材料K_IC≈20MPa·m^1/2）
六、預防性技術措施
制造過程控制要點
真空脫氣冶煉：氧含量≤8ppm
可控氣氛熱處理：碳勢波動±0.05%
精密磨削：表面殘余壓應力控制在-200~-300MPa
工程應用改進方案
載荷譜優化：降低峰值載荷15%
表面強化：滾道噴丸處理（強度0.3-0.5C）
狀態監測：安裝振動傳感器（頻帶10-10000Hz）
七、失效分析標準流程
現場調查階段
記錄裂紋位置與擴展方向
測量剩余游隙變化量
收集潤滑劑樣品

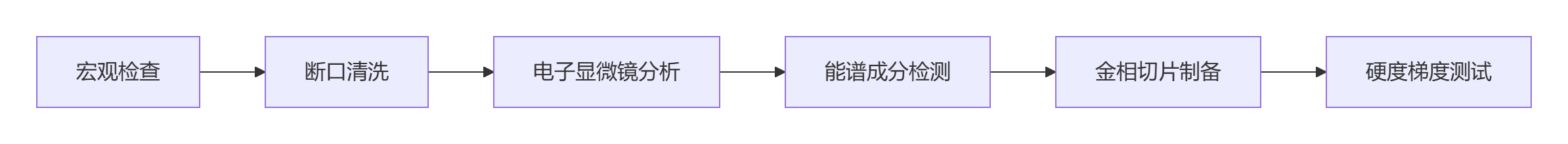

實驗室分析程序
八、典型案例研究
某風電主軸Timken軸承早期裂紋分析：
背景：運行3800小時后出現周向裂紋
發現：次表面存在尺寸32μm的Al?O?夾雜物
驗證：有限元分析顯示夾雜處應力集中系數達3.6
改進：采用ESR電渣重熔鋼，夾雜物控制到≤10μm
九、前沿檢測技術應用
相控陣超聲檢測
可檢出深度≥0.3mm的內部裂紋
檢測速度比常規UT提高5倍
三維X射線斷層掃描
分辨率達1μm級
可重建裂紋三維形貌
十、結論與建議
Timken軸承裂紋是多重因素耦合作用的結果，統計分析顯示：
材料因素占比約35%
載荷因素占比約40%
人為因素占比約25%
建議建立全生命周期管理體系：
采購階段：要求提供詳細的冶金質量報告
安裝階段：采用液壓法精確控制過盈量
運行階段：實施在線監測（振動+油液）
維護階段：定期進行無損檢測（UT+MT）
對于關鍵設備軸承，推薦采用基于斷裂力學的剩余壽命預測方法，結合定期拆檢的磁粉檢測（MPI），可將意外斷裂風險降低80%以上。
